Rozkład sił w prostych połączeniach drewna: co zmienia płaski łącznik

Przedłużanie belki stropowej lub krokwi wymaga trwałego połączenia dwóch elementów drewna w jednej linii. Taki układ konstrukcyjny zmusza wykonawcę do zachowania ścisłego osiowania i ograniczenia ugięcia pod wpływem narastających obciążeń. Węzeł musi przenieść siły bez utraty stabilności całego szkieletu dachu. To zazwyczaj wyklucza stosowanie skomplikowanych nakładek na rzecz prostszych i sprawdzonych rozwiązań materiałowych. Poprawne zestawienie materiałów gwarantuje, że drewno zachowa swoje parametry nośne przez wiele lat eksploatacji budynku, a same prace montażowe na budowie przebiegną sprawniej.

Mechanizm przenoszenia obciążeń przez płaskie okucia

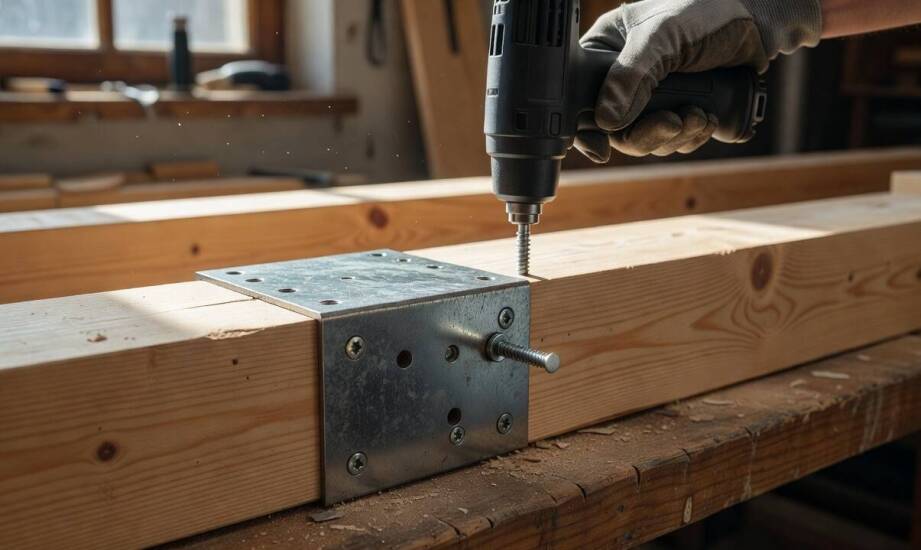

Perforowana blacha stalowa mocowana po obu stronach styku elementów drewnianych pełni precyzyjnie określoną funkcję statyczną. Element ten przenosi siły osiowe bezpośrednio przez stalowy rdzeń oraz system mocowań, nie usztywniając przy tym całego węzła w sposób przestrzenny. Siła rozkłada się na ścinanie w trzpieniach gwoździ lub wkrętów oraz na rozciąganie i ściskanie w samej blasze. Mechanizm ten sprawia, że połączenie zachowuje charakter liniowy i nie wprowadza dodatkowych momentów zginających do struktury surowca. Sama blacha bywa najczęściej zabezpieczona warstwą ocynku, co skutecznie chroni złącze przed wilgocią z otoczenia.

Sztywność i nośność całego układu zależą ściśle od parametrów zastosowanej stali. Zaglądając w standardowe karty produktowe, można zauważyć, że złącza ciesielskie płaskie produkuje się najczęściej z blach o grubości od 2,0 do 4,0 milimetrów. Lżejsze warianty dwumilimetrowe sprawdzają się w prostych połączeniach montażowych, natomiast masywniejsze elementy czteromilimetrowe przejmują znacznie większe obciążenia w głównych węzłach nośnych. Równie istotny pozostaje układ perforacji. Znormalizowane otwory ułatwiają optymalne rozmieszczenie wkrętów. Zgodnie z wytycznymi norm inżynieryjnych, zachowanie odpowiedniego rozstawu mocowań zapobiega miejscowemu rozszczepieniu włókien drewna wokół zainstalowanego łącznika.

Wpływ geometrii na nośność i dobór okuć uzupełniających

Katalogowe zestawienia asortymentu pokazują, jak zmiana proporcji elementu wpływa na jego użyteczność na placu budowy. Krótkie i stosunkowo wąskie płytki, wyposażone w zaledwie kilka otworów montażowych, służą do stabilizacji miejsc o niewielkich obciążeniach osiowych. Znacznie dłuższe warianty o powiększonej powierzchni styku potrafią przenieść wysokie siły, ponieważ pozwalają na wbicie większej liczby gwoździ bez naruszania minimalnych odległości między nimi. Grube, ale wąskie taśmy stalowe wykazują podwyższoną odporność na ściskanie w płaszczyźnie, co ułatwia dobór optymalnego rozwiązania bez niepotrzebnego zwiększania ciężaru szkieletu konstrukcyjnego.

Sam element liniowy nie zapewnia jednak całkowitego usztywnienia przestrzennego, dlatego bardzo często współpracuje z innymi rodzajami okuć. W skomplikowanych węzłach, które muszą opierać się siłom działającym w kilku kierunkach, stosuje się kombinację płaskich blach oraz kątowników montażowych. Taki układ precyzyjnie dzieli zadania statyczne. Płaskownik porządkuje przepływ obciążeń w osi, a zagięte okucie przejmuje momenty i siły poprzeczne. Kombinacja ta sprawia, że szkielet budynku znacznie lepiej znosi napór wiatru oraz zmienne obciążenia eksploatacyjne.

Specyfika pracy blachy osiowej narzuca wyraźne ograniczenia projektowe dla inżynierów. Przy dużym momencie zginającym, wibracjach lub obciążeniach działających poza główną płaszczyzną, podstawowy wariant przestaje wystarczać. Wystąpienie takich sił wymusza zastosowanie wieszaków do belek lub wzmocnionych podpór, ponieważ przeciążenie układu w kierunku poprzecznym grozi utratą stabilności całego węzła i uszkodzeniem drewna.

Właściwie dobrany łącznik skutecznie porządkuje przepływ naprężeń i utrzymuje pierwotne osiowanie elementów. Zaawansowane projekty zawsze jednak wymagają spojrzenia na węzeł jako całość i uzupełnienia go o dedykowane okucia w razie zmiany kierunku działania sił. W praktyce przemysłowej firma Techniki Zamocowań, działająca na rynku od 1993 roku, dostarcza certyfikowane złącza ciesielskie z aprobatami ITB. Zakład zlokalizowany w Rzeszotarach wytwarza elementy opatrzone znakami B oraz CE, wspierając wykonawców konstrukcji drewnianych sprawdzonymi rozwiązaniami mocującymi.
